WOODscan 1D/2D
Назначение
Измеритель бревен «WOODscan 1D/2D» предназначен для поштучного измерения геометрических параметров бревен в режиме реального времени, что позволяет его использовать в составе автоматических линий обработки круглых лесоматериалов, систем автоматического управления лесопроизводством, а также для учета круглого леса.
Состав сканера
- Блок управления
- Модуль сканера
- Датчик перемещения
- Блок сопряжения датчика перемещения с контроллером
- Промышленный панельный монитор (опционально)
- Связь с системой управления технологическим процессом (Profinet, Profibus, Modbus) (опционально)
- Блок цифровых выходов для формирования внешних бинарных сигналов (опционально)
Основные функции
Измерение и передача геометрических параметров бревен в режиме реального времени
- Диаметр переднего торца
- Диаметр средней части
- Диаметр торца
- Длина
- Объем
- Расстояние от заднего торца до центра тяжести
- Кривизну
- Овальность (в версии 2D)
Основные технические данные
- Диапазон измерения диаметра — 30…500 мм
- Погрешность измерения диаметра — ±2,0 мм
- Диапазон измерения длины — 0,50…9,99 м
- Погрешность измерения длины — ±30 мм
- Частота измерений – 100 Гц
- Напряжение питания — ~220 В
Преимущества
- Высокая надежность и долгий срок службы
- Высокая точность измерений
- Соответствие Российским стандартам измерения

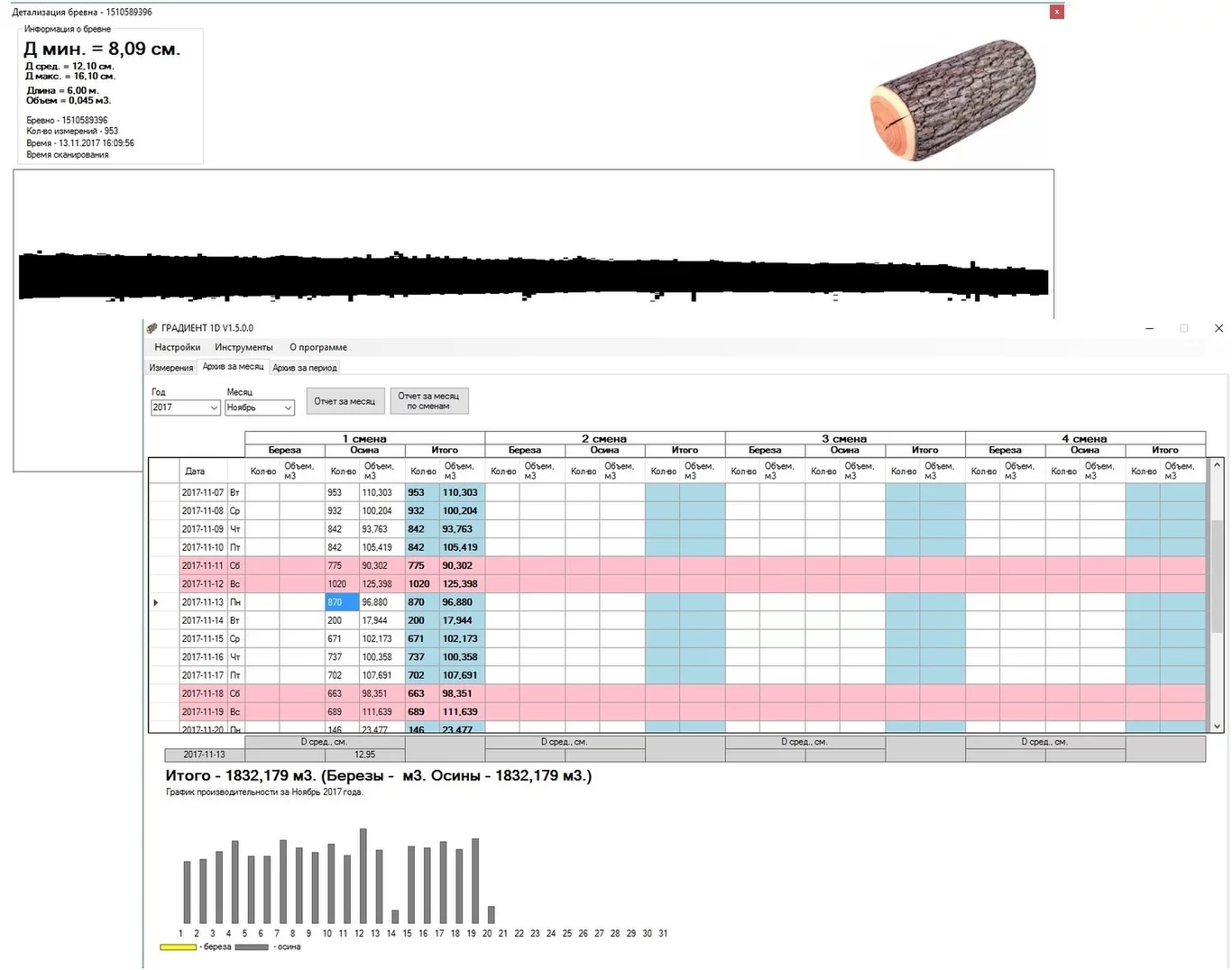

- Гибкая система отчетов
- Разделение бревен в потоке (в лазерной версиисканера)
